Стенд сход развал 3D с технологией Free Motion; Т 6202

Т6202 Стенд сход развал 3D с технологией Free Motion; Т 6202
Цена: 532 990 руб.
Количество: под заказ
Артикул:
Т 6202
×

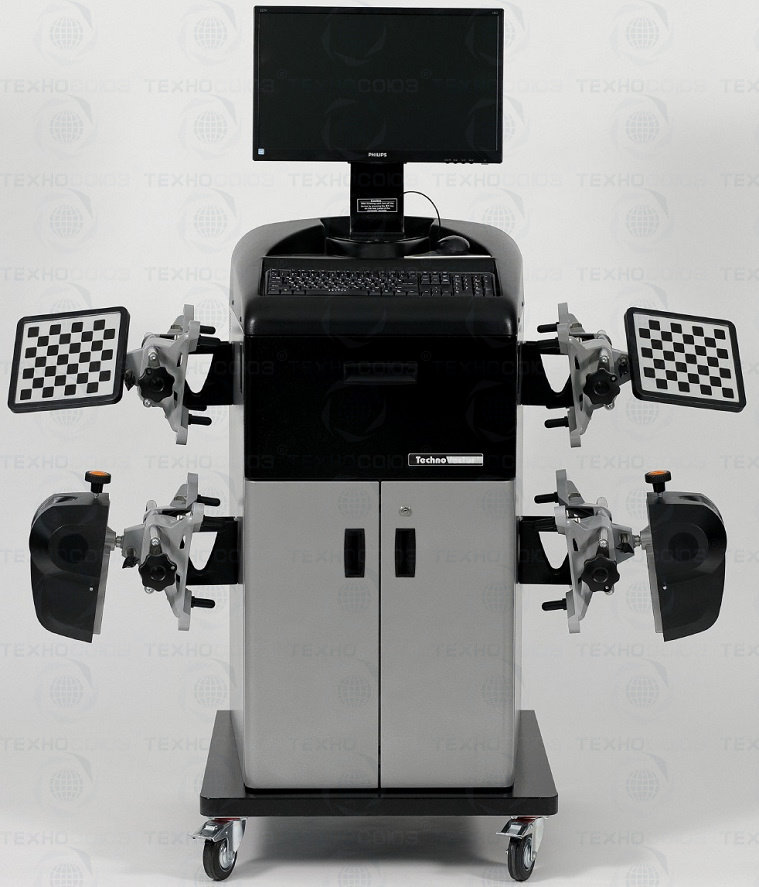

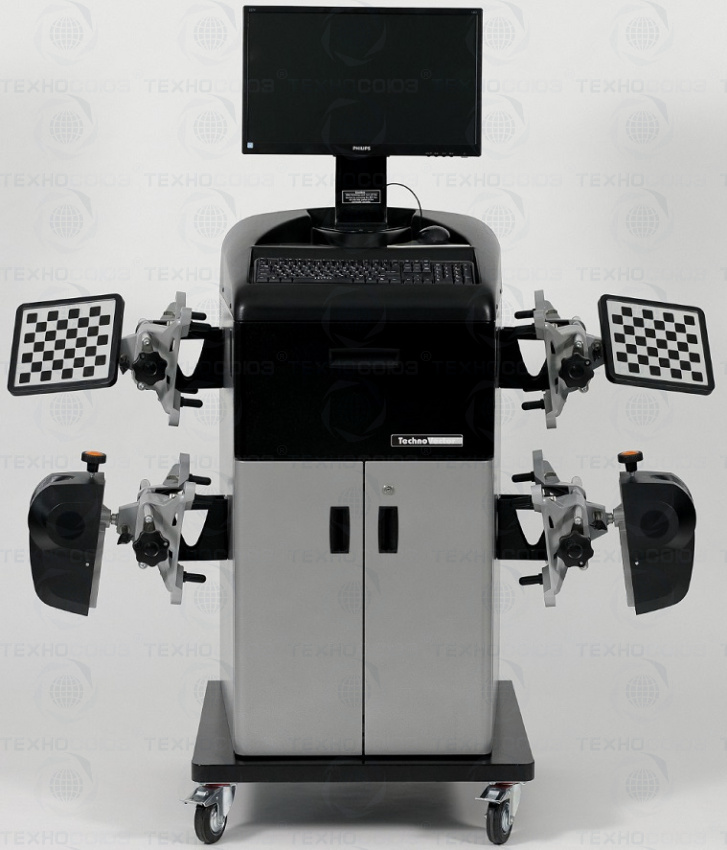

Стенд Техно Вектор 6 FREE MOTION двухкамерный предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, автосервисов, СТО. Можно устанавливать на яме и подъемнике. Отличается от модели 6202 передвижной эргономичной тумбой под оборудование. 2 года гарантии. Бесплатное обновление базы на весь срок службы стенда.

Стенд не требует монтажа. Расстояние от стенда до передних колес автомобиля - нет ограничений по установке.
Основные преимущества - нет ограничений по расстоянию между подъемником и фронтальной стеной; измерение и регулировка на любой высоте подъемника; нет привязки к рабочему месту; не требует монтажа.

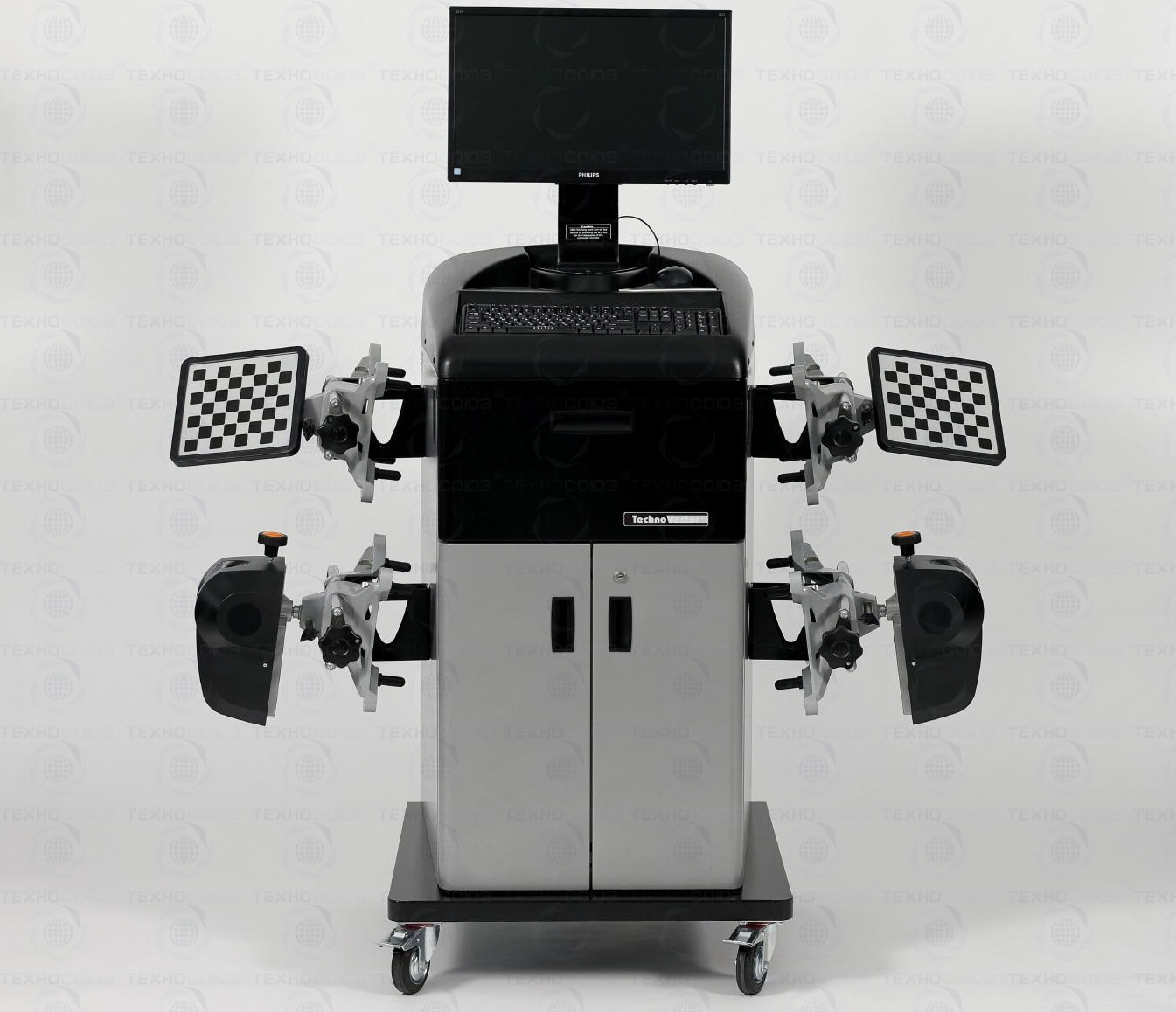

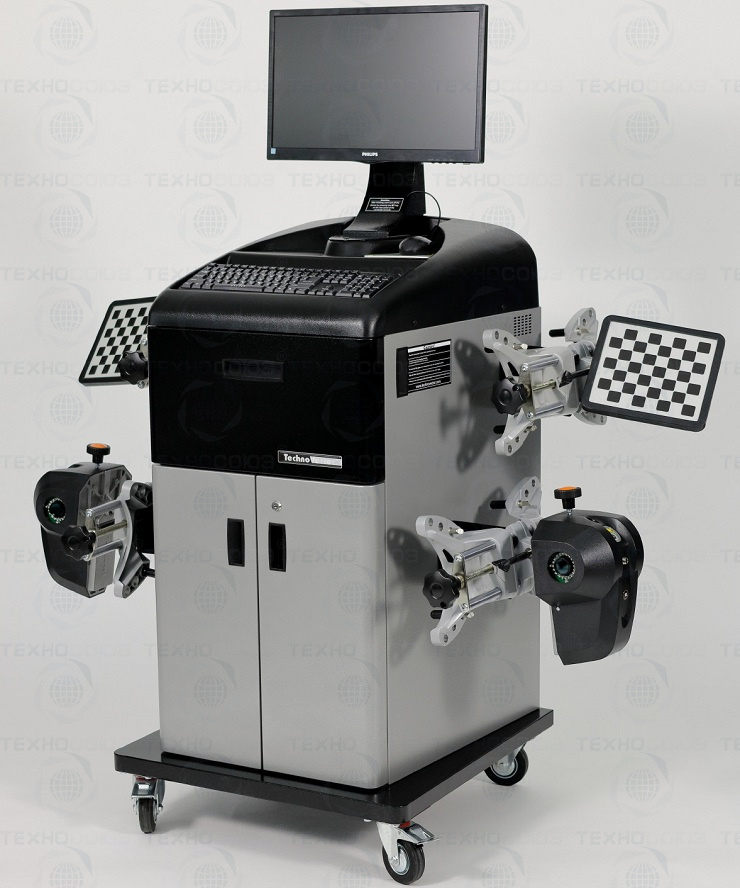

 Стенд содержат следующие основные элементы:

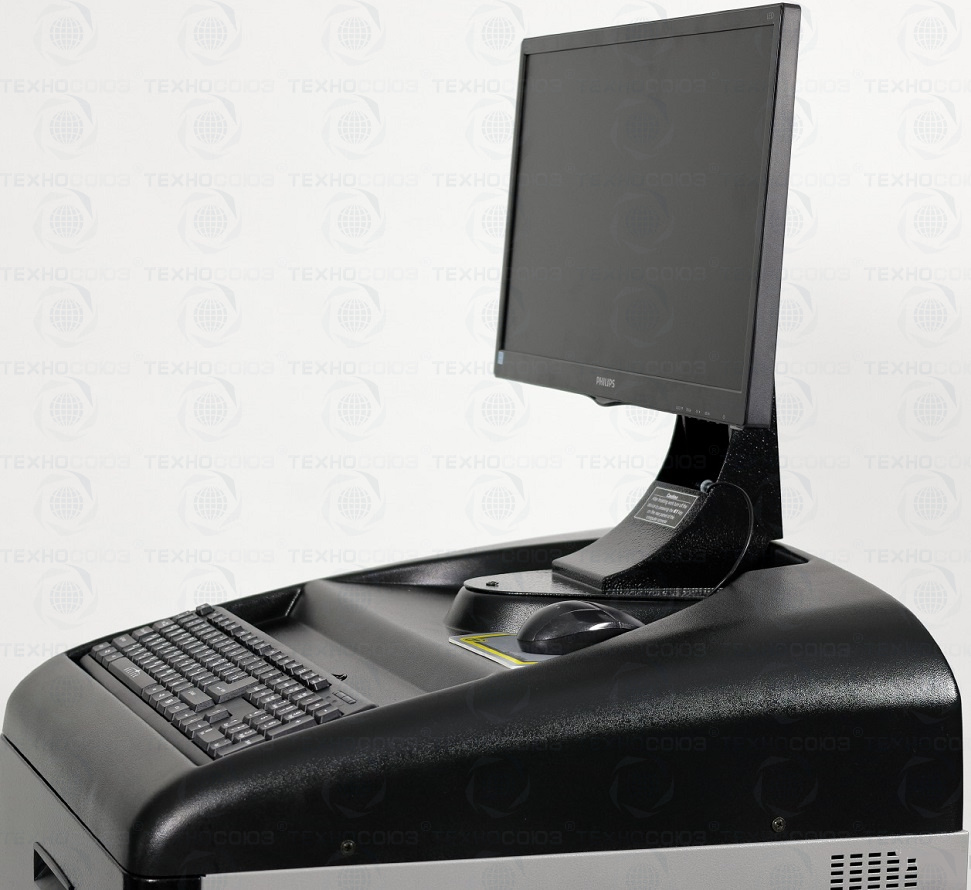

1. Компьютерная стойка
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
цветной широкоформатный монитор;
цветной струйный принтер;
программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся колесные адаптеры.
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков
от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком, покрытые защитным слоем;
прочного ударо-защищенного корпуса.

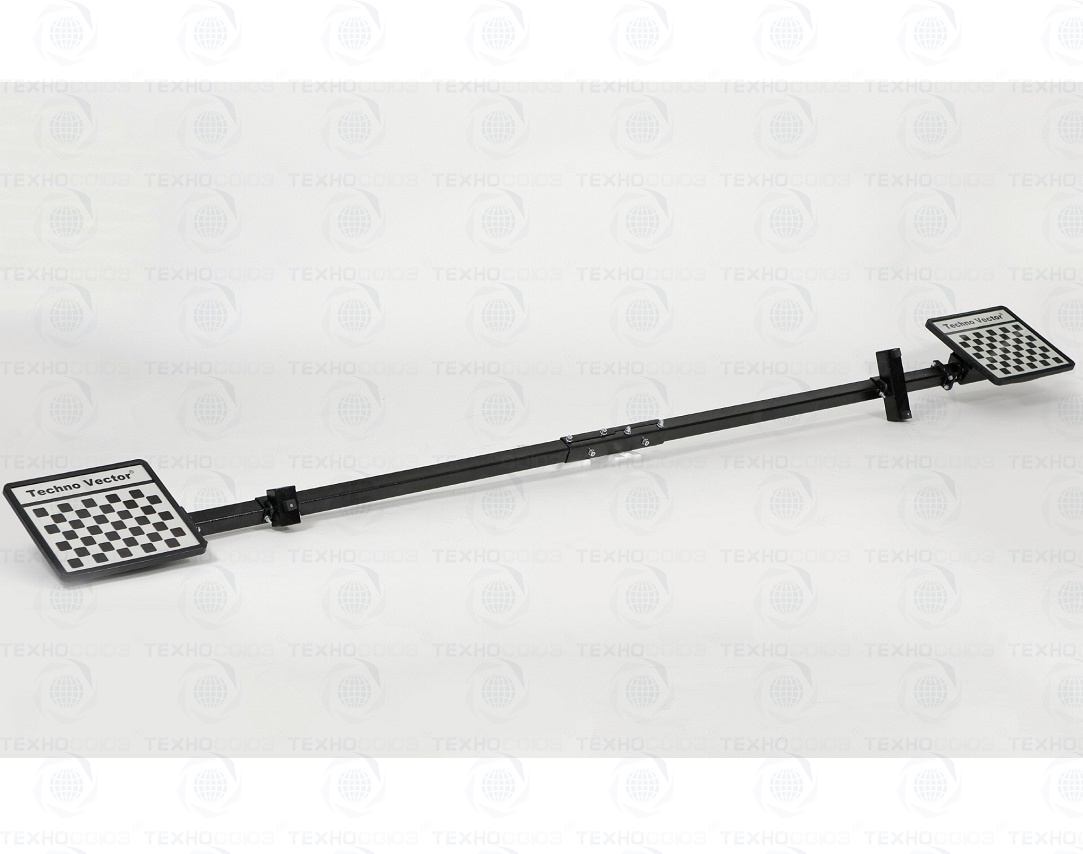

4. Вал с референсными мишенями.
Вал с пассивными отражателями без содержания электронных элементов, состоящие из:
вала для крепления мишеней;
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса

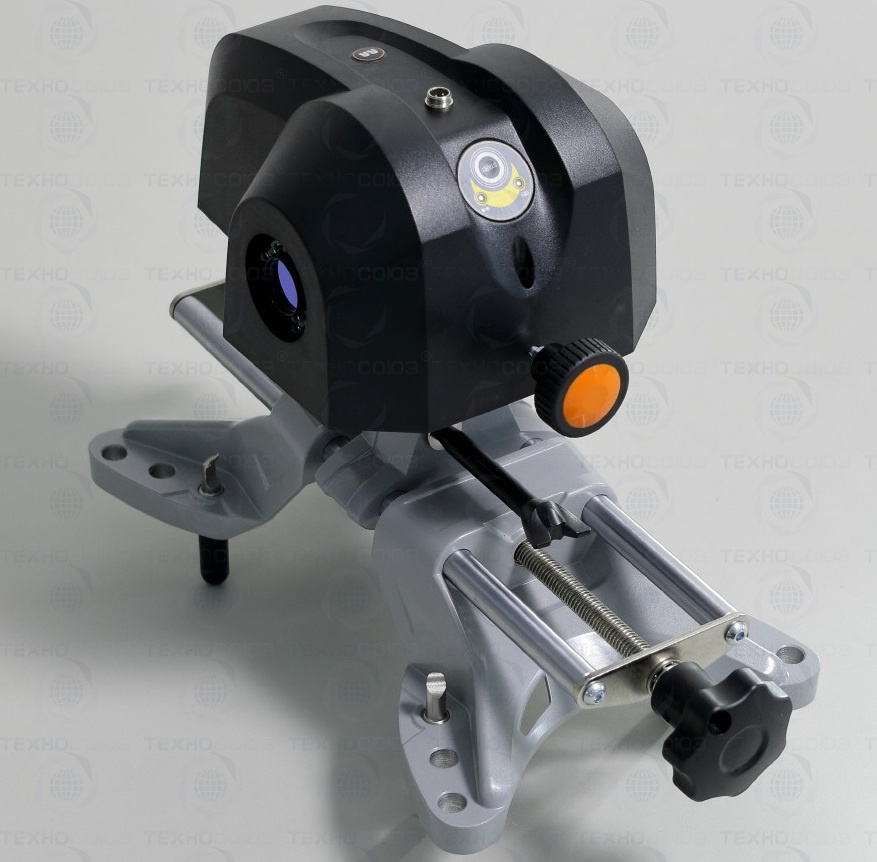

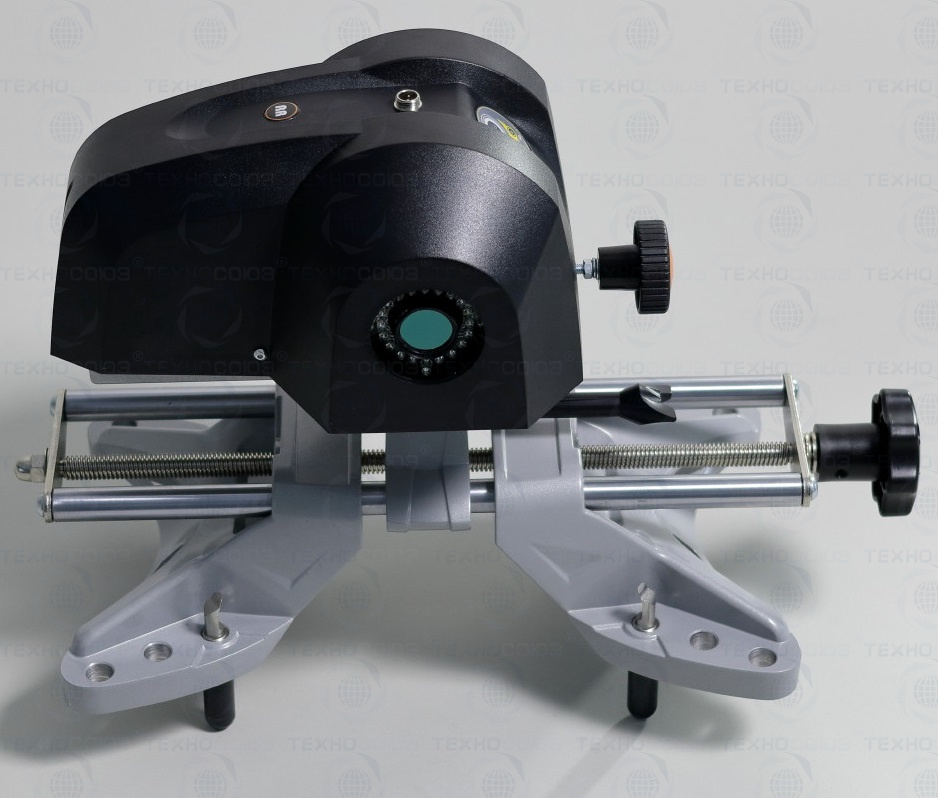

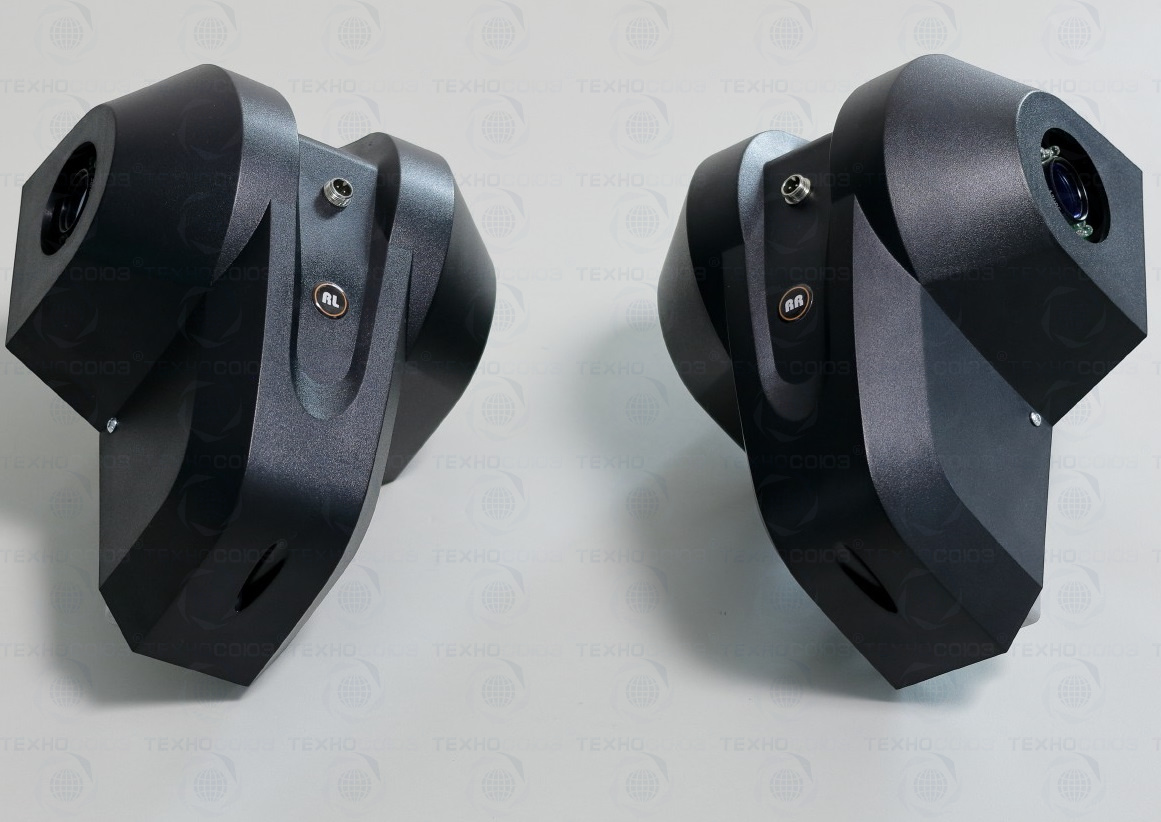

5. Блок-камеры.
Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

6. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows.
Трехмерный интерфейс программы позволяет в режиме реального времениотслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системойпомогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.

7. Комплект вспомогательных устройств и приспособлений.

Схемы установки

Техно Вектор 6 разрабатывался и проектировался для снятия ограничений, существующих при использовании 3D стендов на подъемниках и в малогабаритных помещениях:
на расстояние между стойками подъемника;
на расстояние до фронтальной стены.
Однако Техно Вектор 6 можно успешно применять и на яме!
Ниже приведены схемы вариантов установки Техно Вектор 6 как на подъемнике так и на яме.

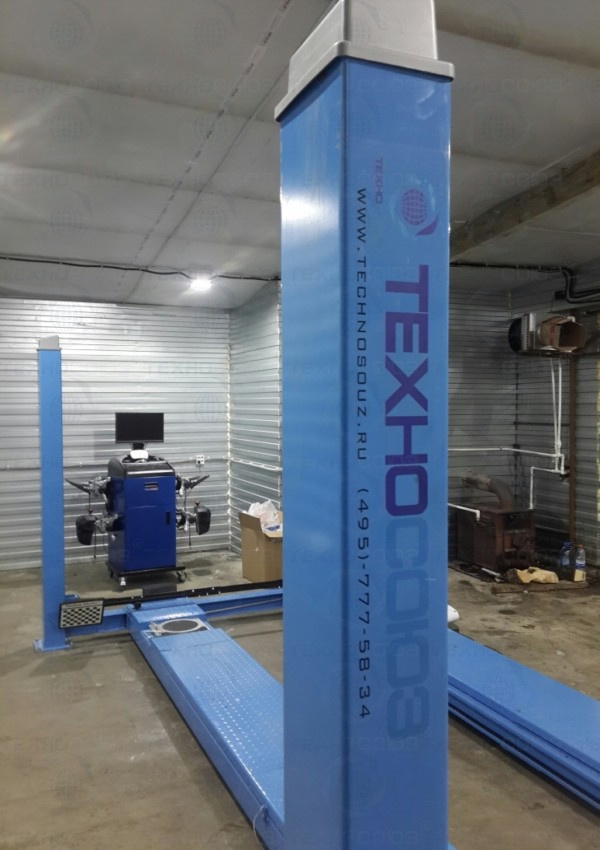

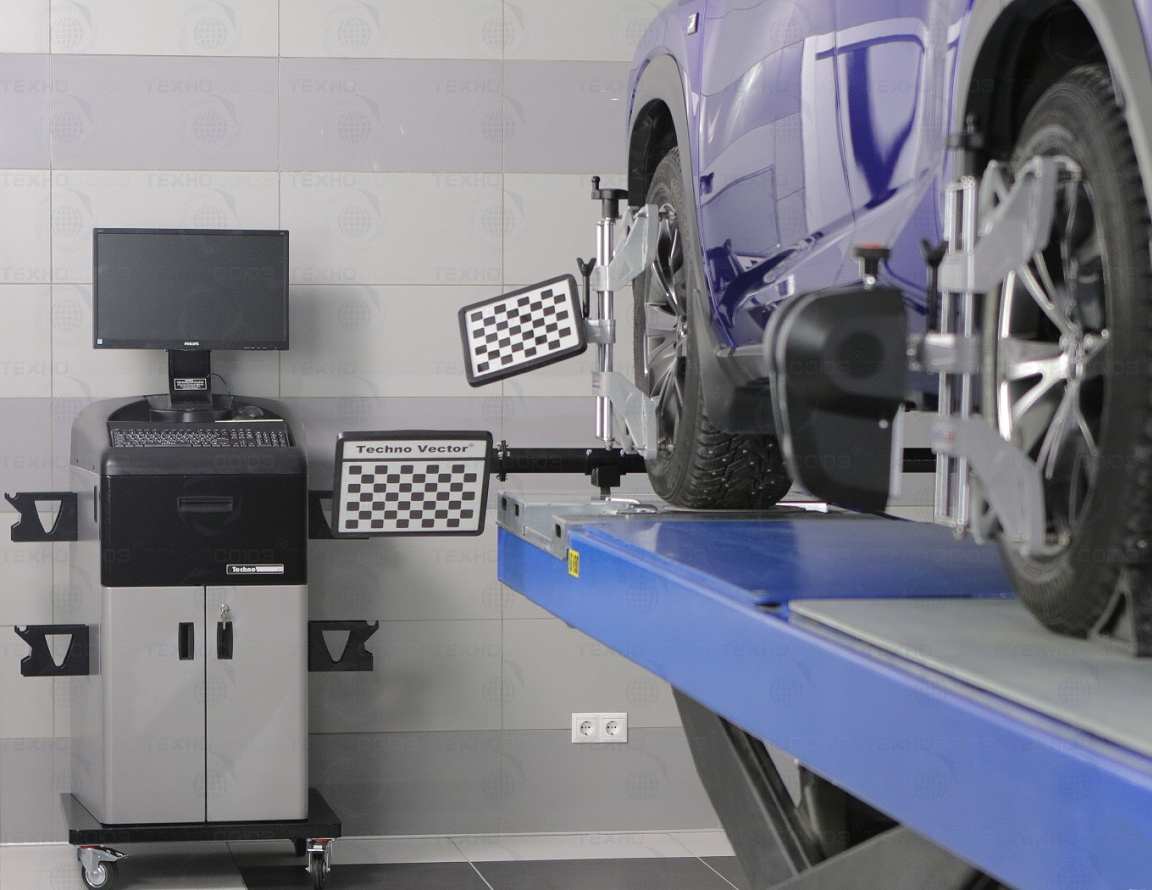

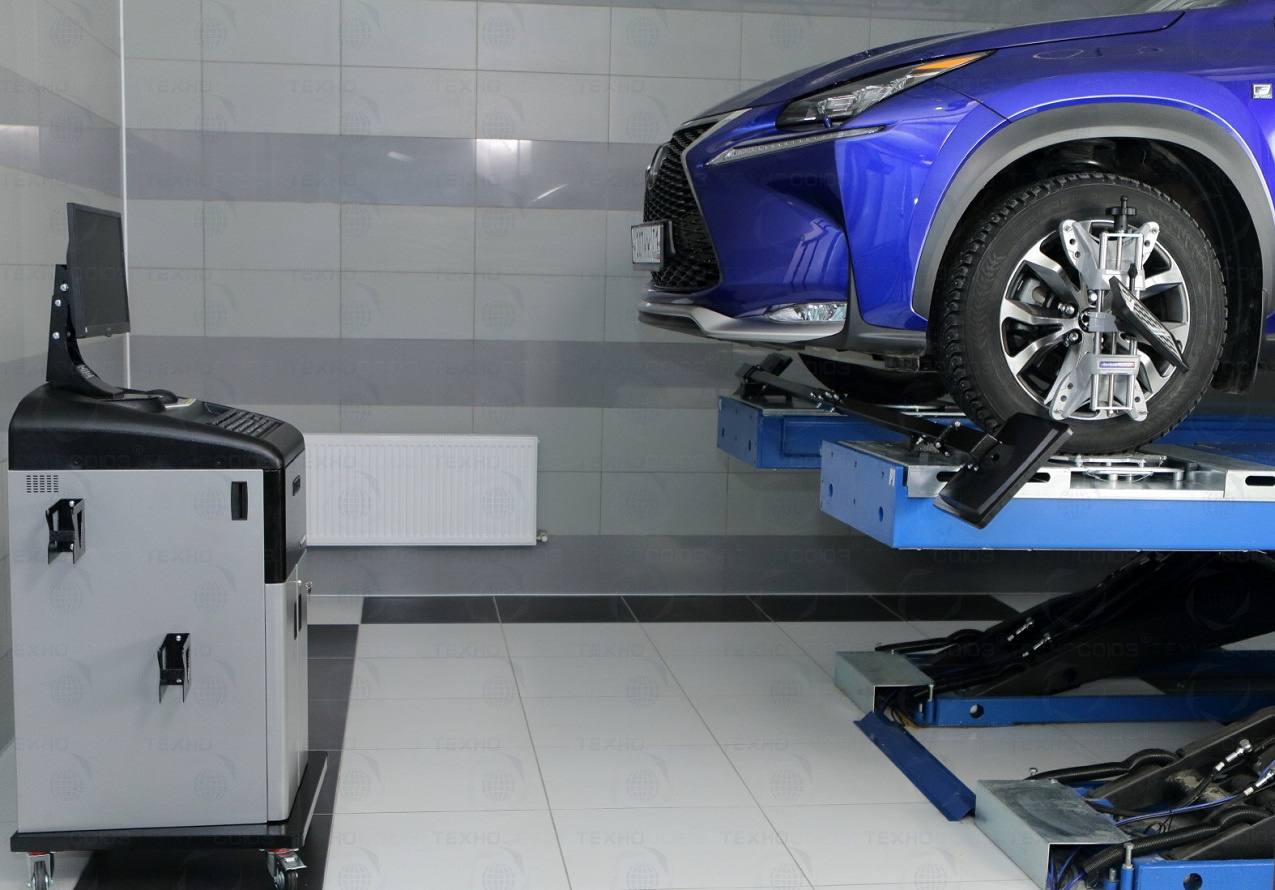

Вариант установки на подъемник

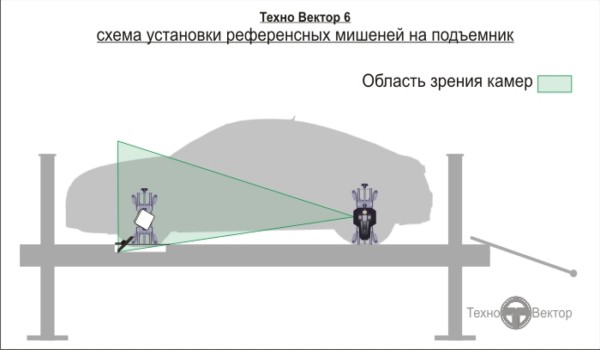

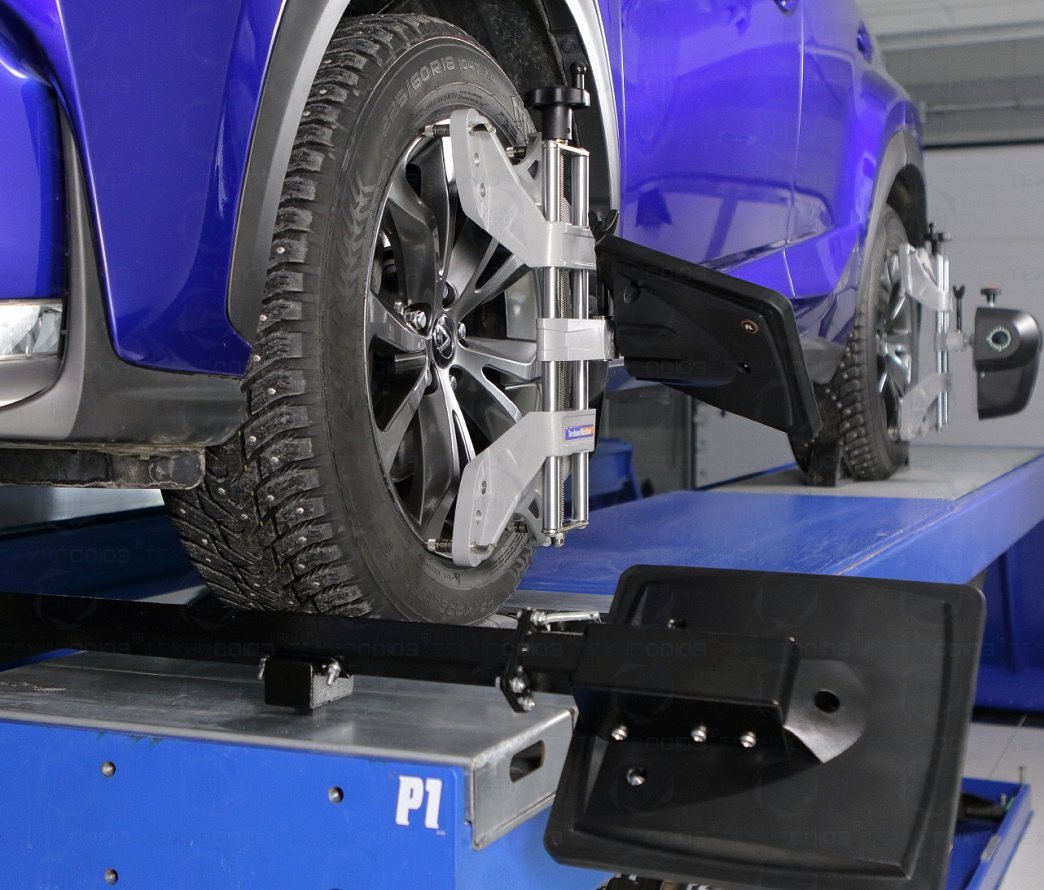

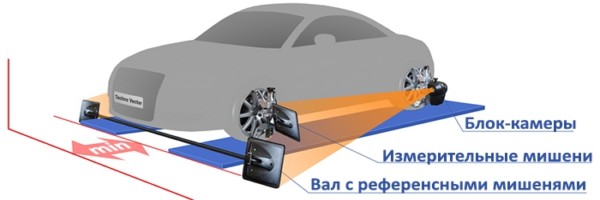

При установке на подъемник вал с референсными мишенями кладется на платформы подъемника спереди на расстоянии 250-650 мм от оси переднего колеса автомобиля и поднимается и опускается вместе с автомобилем.

! При таком варианте установки не требуется монтаж стенда и калибровка камер.

  Вариант установки на яму

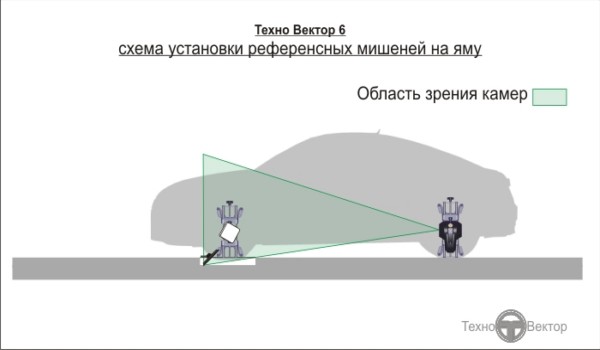

Организация нового рабочего места (ямы) под Техно Вектор 6
Для установки стенда Техно Вектор 6 на яму необходимо, на этапе проектирования ямы, учесть расположение технологических ниш для референсных мишеней.


! При таком варианте установки не требуется монтаж стенда и калибровка камер.

Установка Техно Вектор 6 на существующее рабочее место (яму)
Вариант 1
(стойки с референсными мишенями)

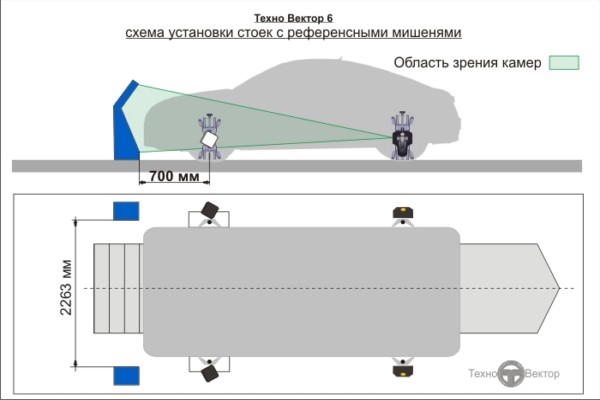

Если организация технологических ниш невозможна, референсные мишени можно расположить в стойках.
Стойки с установленными в них референсными мишенями монтируются на расстоянии ~700 мм от передней оси колеса автомобиля.

! При таком варианте установки требуется монтаж стоек и калибровка взаимного положения референсных мишеней.
Монтаж осуществляется специалистами сервисного центра, имеющего сертификат на установку и пусконаладочные работы стендов Техно Вектор 6, 7.

Вариант 2

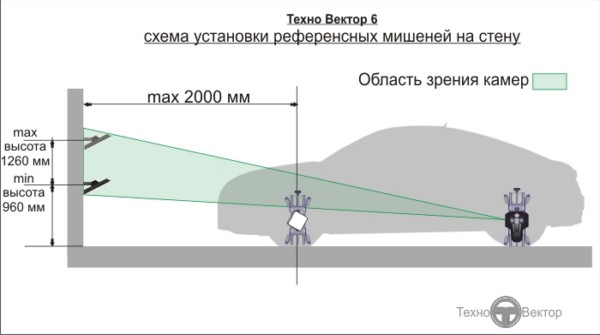

(крепление вала с референсными мишенями на стену)
При наличии капитальной стены перед ямой возможно крепление вала с референсными мишеням на стену на кронштейнах.При этом расстояние от передней оси автомобиля до стены должно не превышать 2м. Высота, на которой крепится вал, зависит от расстояния до стены и может лежать в пределах 960-1260 мм.

! При таком варианте установки монтаж кронштейнов на стену может осуществляться силами заказчика, с учетом требований к высоте, расстоянию от стены до оси переднего колеса и горизонтальности вала.
Калибровка камер не требуется.
При заказе стенда Техно Вектор 6 уточняйте вариант установки.

Техно Вектор 6
наименование параметра Диапазон измерений Макс.
погрешность
измерений
Сред.
статист.
погрешность
Углы установки передних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения передних колес ±5º ±3' ±2'
Угол продольного наклона шкворня ±19º ±8' ±5'
Угол поперечного наклона шкворня ±19º ±8' ±5'
Максимальный угол поворота колес ±45º ±10' ±5'
Углы установки задних колес
Углы развала колес ±8º ±3' ±2'
Угол суммарного схождения колес задней оси ±5º ±3' ±2'
Углы индивидуального схождения колес задней оси ±2,5º ±3' ±2'
Углы симметрии
Угол смещения передней оси ±2,5º ±3' ±2'
Угол смещения задней оси ±2,5º ±3' ±2'
Угол движения ±2,5º ±3' ±2'
Угол отклонения геометрии оси ±2,5º ±3' ±2'

наименование параметра значение
Напряжение, В 220 ± 10%
Частота, Гц 50/60
Диапазон крепления колесного адаптера (захвата), дюймы 12 ÷  24
Рабочая температура, °С +10 ÷ +35
Потребляемая мощность, Вт 350
Объем, м3 1,7
Количество мест в упаковке 7
Климатическое исполнение прибора по ГОСТ ГОСТ 15150-69

Компьюерная стойка - 1шт.
Монитор - 1шт.
Блок камеры - 2шт.
Измерительные мишени - 2 шт.
Электронный системный блок -1 шт.
Пульт ДУ -1 шт.
Вал с референсными мишенями - 1шт.
Калибровочное устройство - 1шт.
Комплект передних поворотных кругов - 1 шт.
Стопор руля и упор для тормоза - 1 шт.
Комплект колесных адаптеров - 1 шт.
Цветной принтер - 1 шт.
Кронштены для колесных адаптеров - 1 комплект

Стенды ТехноВектор 6 доставляются в специальной таре, количество мест и габариты приведены в таблице:

тип упаковки габаритные размеры (мм) количество
деревянный ящик 3000х330х460 1
картонная упаковка (монитор) 560х110х400 1
картонная упаковка
(системный блок)
460х230х490 1
картонная упаковка
(принтер)
450х310х190 1
картонная упаковка на деревянном поддоне
(компьютерная стойка Т)
700х810х1200 1

Вес БРУТТО: 200 кг.

Объем: 1,24 м3
