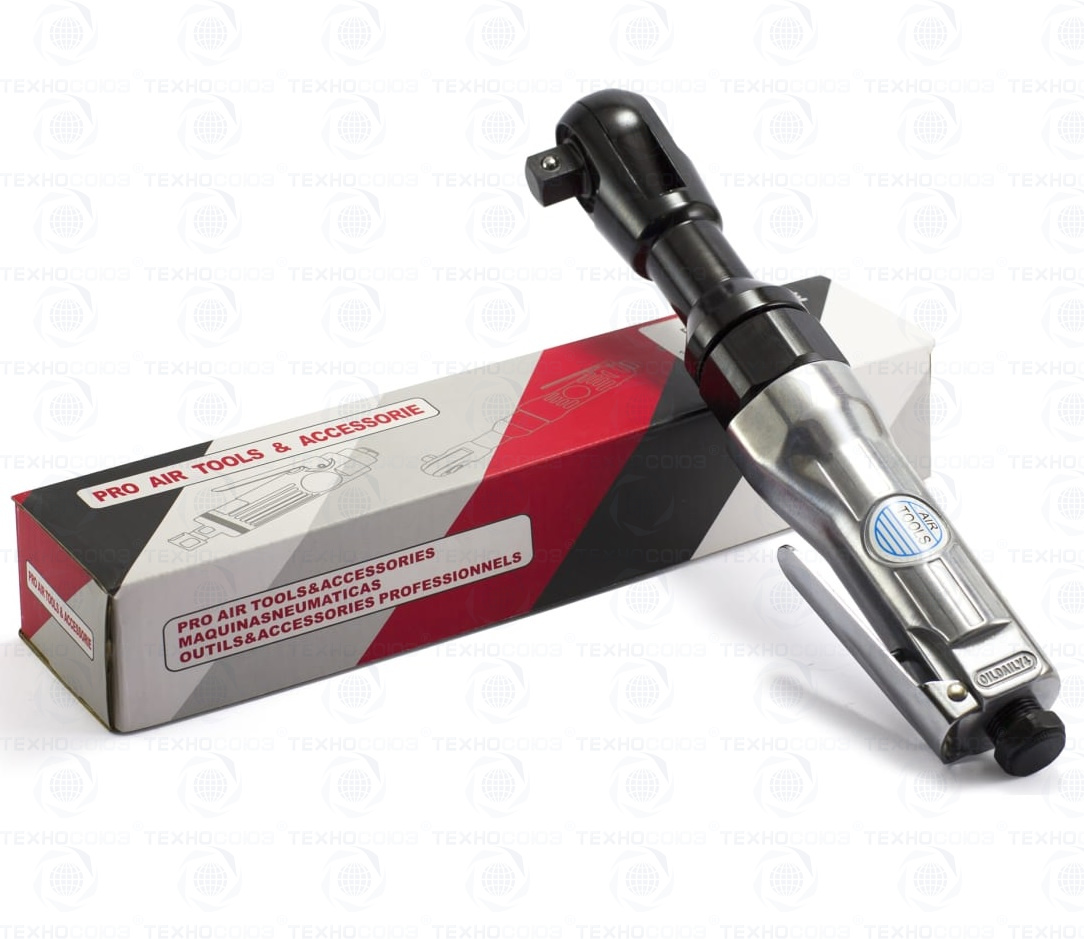

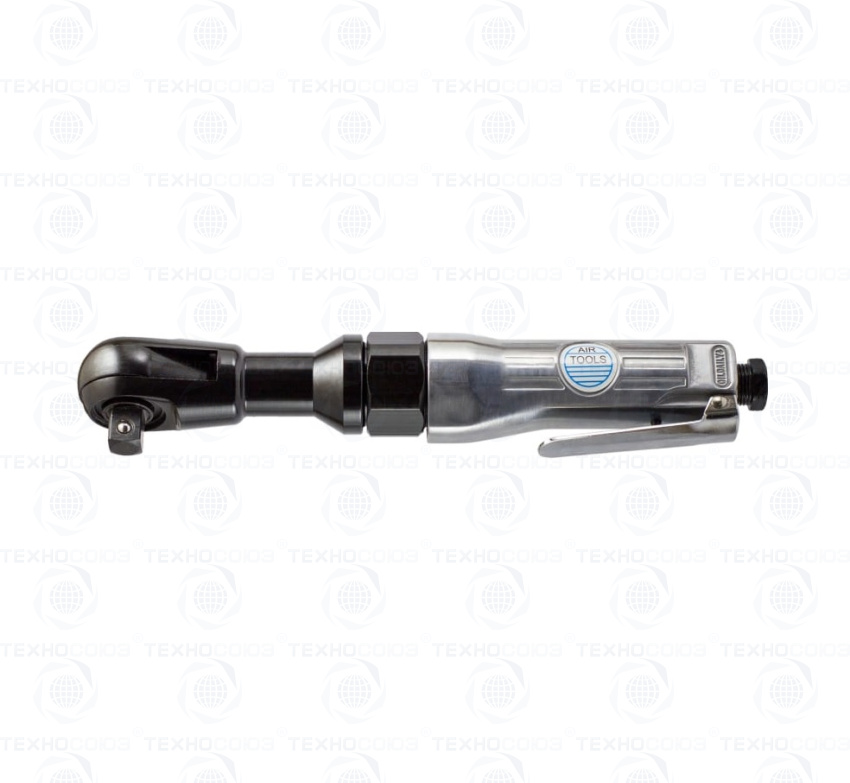

RT-5220 Пневмогайковерт угловой 1/2", 68Нм

RT-5220 Пневмогайковерт угловой 1/2", 68Нм
Цена: 1 800 руб.
Количество: мало
Артикул:
RT-5220
×

Гайковерт пневматический трещоточного типа для слесарных работ.
Рекомендуемое применение – слесарные мастерские, автотранспортные предприятия, производственные и сборочные предприятия.
Корпус пневмотрещотки изготовлен из алюминиевого сплава и стали.

Рекомендуемое масло для заливки в лубрикатор:
- масло отечественных производителей (Газпромнефть/ТНК/Лукойл/Волгаойл) индустриальное типа И20А (веретенное).

Гарантийные обязательства:
Гарантия  – 12мес. При условии соблюдения условий эксплуатации.

ВАЖНО!!!!!

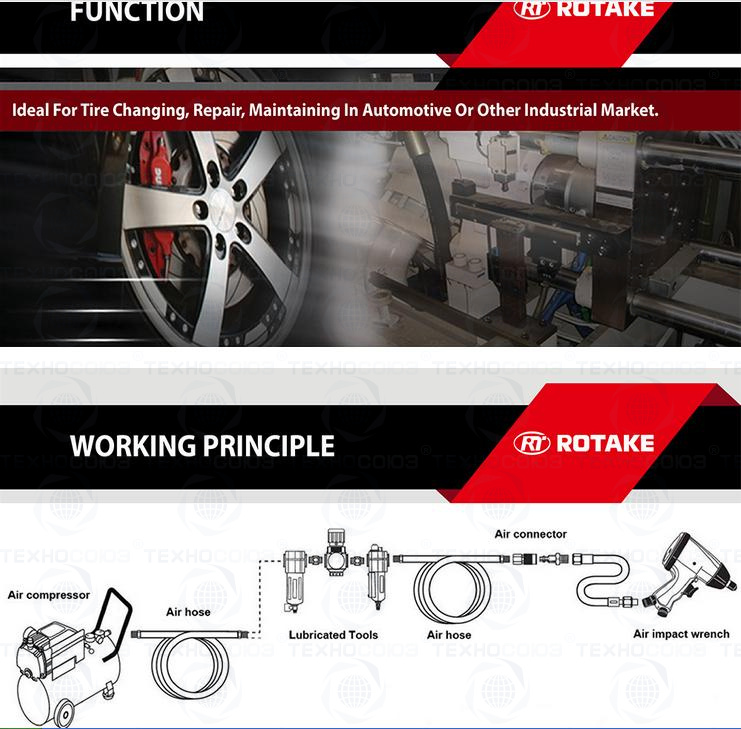

В пневмолинии ОБЯЗАТЕЛЬНО должен быть установлен блок подготовки воздуха состоящий из:
регулятора давления, влагоотделителя и лубрикатора для подачи смазки в рабочее пространство пневмотрещотки.

Гарантия не предоставляется в случае:
Перед первым включением пневмоинструмента добавьте сразу в штуцер 10 гр. веретенного масла.
Отсутствия смазки внутри трещоточного гайковерта.
Наличия следов коррозии внутри трещотки.
В случае наличия внутри корпуса инородных частиц (песок, грязь и т.п.)
Использование пневмотрещотки не по назначению.
Наличия следов сильного удара/деформации (или разрушения) корпуса пневмотрещотки.
Крутящий момент для затяжки болтов ГОСТ Р 52643-2006.
В соответствии с российским стандартом ГОСТ Р 52643-2006. «Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия.»

1.      Крепеж без покрытия.
Крепеж с произвольным покрытием (оцинкованный, оксидированный и т.д.)
Должна быть проведена предварительная очистка резьбовых соединений от загрязнений, при этом испытание проводится без дополнительной смазки.
Размер крутящего момента определяется при достижении в теле болта усилия предварительной затяжки, указанного в нижней таблице.
Наружный диаметр
резьбы, мм
Класс прочности болтов и напряжение от нормативного усилия, Н/мм²
6.8 8.8 9.8 10.9 12.9
420 500 610 675 730 800 900
Усилие предварительной затяжки, H
16 78500 110000 141000
18 96000 140000 172000
20 122000 179000 221000
22 152000 220000 273000
24 177000 258000 318000
27 230000 335000 413000
30 281000 342000 410000 449000
36 409000 596000
42 470000 560000 754000 818000
48 618000 736000 898000 1075000

Крепеж считается годным к применению, если диапазон коэффициента закручивания составляет:
Для крепежных изделий без покрытия со смазкой резьбовых соединений: 0,14 — 0,20;
Для крепежа с произвольным покрытием: 0,11 — 0,20.
Таблица Д.2 — Значения расчетных площадей, напряжений от пробной нагрузки и значения пробной нагрузки при испытании гаек по 4.7, перечисление б)
Наружный
диаметр
резьбы,
мм
Расчетная
площадь
сечения,
мм2
Класс прочности гаек и напряжение от пробной нагрузки, Н/мм2
8 9 10 12
1075 1128 1245 1520
Пробная нагрузка, Н
16 157 168900 177100 195500 238600
18 192 206400 216600 239000 291800
20 245 263400 276400 305000 372400
22 303 325700 341800 377200 460600
24 353 379500 398200 439500 536600
Окончание таблицы Д.2
Наружный
диаметр
резьбы,
мм
Расчетная
площадь
сечения,
мм2
Класс прочности гаек и напряжение от пробной нагрузки, Н/мм2
8 9 10 12
1075 1128 1245 1520
Пробная нагрузка, Н
27 459 493400 517800 571500 697700
30 561 603100 632800 698400 852700
36 817 878300 921600 1017200
42 1120 1263400 1394400 -
48 1472 1663800 1832600
Максимальное усилие - 68 Нм,
Размер посадочный под головку - ½”,
Встроенный реверсивный механизм,
Скорость свободного вращения шпинделя - 160 об/мин
Расход воздуха - 113(л/мин)
Быстросъем для подключения к шлангу - 1/4"
Рекомендуемый воздушный шланг – 3/8”
Рабочее давление, (бар)    6.2 (90psi)
Уровень шума, (дБ)    95
Вес   1,18 (кг)
